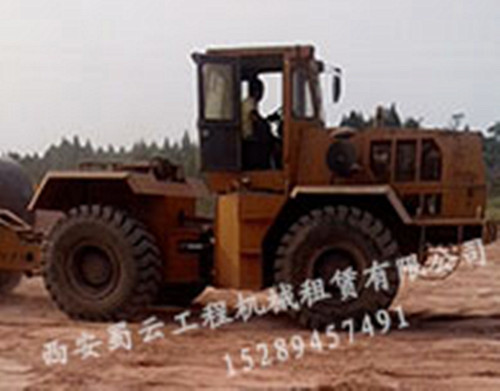

沖擊式壓路機租賃廠家告訴我們沖擊式壓路機能適應大型工程對基礎的承載能力、穩定性和密實度的更高要求，特別是能確保高等級公路路基填石和軟地基補強壓實的施工質量并縮短工期，現已逐步被國內各施工單位認可。安裝沖擊輪的軸頭部分和連接軸的質量至關重要。

1．沖擊輪連接軸結構分析

沖擊輪連接軸是將兩沖擊輪連接起來，要求結構上具有較大的剛度，同時還要提供沖擊輪的安裝臺階。目前國內尚無可供選用的大直徑厚壁管，而鑄造此件又輕易出現夾渣、氣孔和縮松等缺陷。根據零件的設計原則，對具有橫截面突變和外形復雜的構件，應想法改用簡單組合或焊接，所以我們將軸分為軸承頸套和中間軸管兩部分，采用焊接連接的方案。

2．結構設計及工藝特點

由于在使用過程中，有從該部位斷裂的實例，受結構和使用的限制，我們提出以下三種方案：

第一種方案，它以軸承頸套為孔，軸管為軸，配合定位后用角焊縫焊接，這樣可以簡化連接的結構，使鍛件結構簡單、易加工和本錢低。同時軸孔之間用緊配合定位，改善了以前單純由焊縫受力的狀況。缺點是軸承頸套體積增大，結構設計不盡公道，加工本錢較高。

第二種方案，軸承頸套、軸管均為軸。軸孔之間緊配合，用熱裝配的方法裝配，軸套體積小易加熱，便于裝配。但整個連接軸的精度取決于3個零件，累積誤差增大，承載焊縫有兩條，加工復雜、本錢高。受力狀況不好及承載能力減弱。

第三種方案，以軸承頸套為軸，軸管為孔，孔與軸之間采用過盈配合，熱裝配，同時采用了V形坡口的焊縫方式，其坡日焊縫有足夠的疊合面，焊接牢固，熔深大，熔敷效率高，且焊接處面積較小，可避免熱量過多流失，保證了焊接質量。

從以上方案的受力情況分析可以看出，第三種方案較為理想。

3．焊接工藝流程

我們在實踐中發現，焊接工藝過程對焊接質量有很大的影響，經過反復實踐，以為以下焊接流程為較佳方案。

①用CO2氣體保護焊焊機，選用直徑為1.2mm的焊絲，調整焊接電流至200A、電壓至10V，對稱點焊，點焊長度可適當增長至25mm，焊縫高度3mm，使整個焊縫均勻加熱。

②調整電流至300A、電壓至10 V，一遍焊透。

③調整電流至200A、電壓至15V，焊平即可。

④自然冷卻后，機械敲擊往除應力即可。
